Разборка ноутбука Sony Vaio VGN-FW170J

0

Разбираем ноутбук Sony Vaio VGN-FW170J.
Вполне возможно, что это руководство подойдет и для разборки всей линейки Sony Vaio VGN-FW.
Предупреждение
Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.

Прежде чем начать разборку, обязательно выключите ноутбук и извлеките аккумулятор.

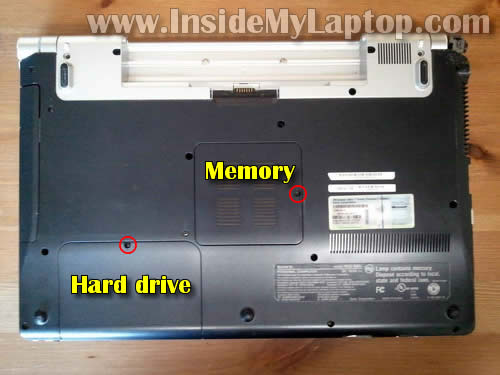

1. Сначала снимем с днища ноутбука крышки отсеков жесткого диска и модулей памяти.

Как разобрать ноутбук Sony Vaio VGN-FW170J (3)

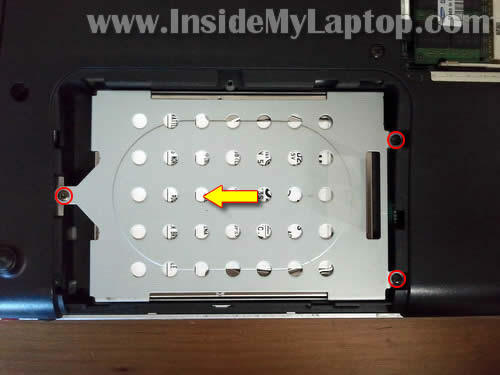

2. Выкрутите три шурупа крепления контейнера жесткого диска к основанию корпуса.
Потяните жесткий диск влево и отсоедините его от материнской платы.

Как разобрать ноутбук Sony Vaio VGN-FW170J (4)

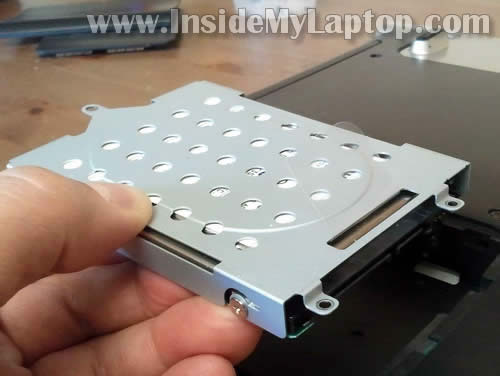

3. Осторожно поднимите и снимите привод жесткого диска.
В этом ноутбуке установлен обычный 2,5-дюймовый жесткий диск SATA.

Как разобрать ноутбук Sony Vaio VGN-FW170J (5)

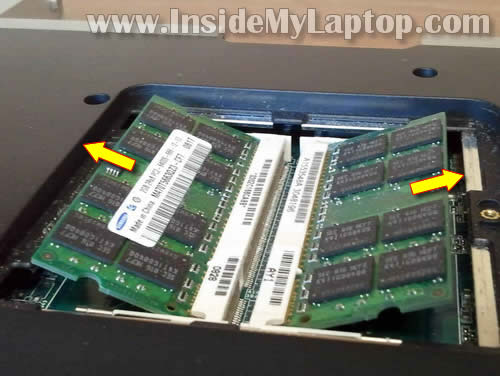

4. Оба модуля памяти можно достать, сняв крышку отсека в днище корпуса ноутбука.
Чтобы извлечь модули памяти, нужно потянуть в разные стороны защелки по бокам слота для модулей памяти.
Под углом 30 градусов модули памяти выдвинутся. После этого можно вытащить модули памяти из слота.
В ноутбук Sony Vaio VGN-FW170J можно установить до 4 Гб оперативной памяти. В каждый слот можно установить модули памяти емкостью до 2 Гб. Используйте модули памяти DDR2 PC2-640.

Как разобрать ноутбук Sony Vaio VGN-FW170J (6)

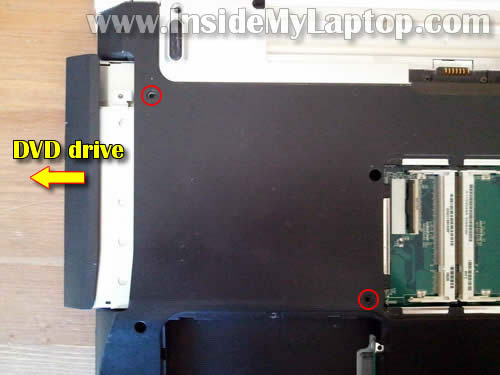

5. Выкрутите два шурупа крепления привода DVD-дисков.
Снимите привод DVD-дисков с ноутбука.

Как разобрать ноутбук Sony Vaio VGN-FW170J (7)

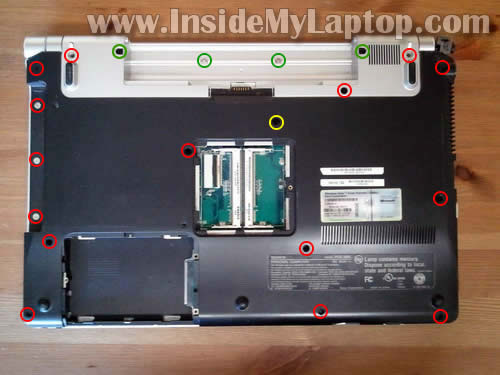

6. Теперь нужно выкрутить все шурупы из днища корпуса, если вы собираетесь разобрать верхнюю панель.
Если вам нужно только снять или заменить клавиатуру, нужно выкрутить только 4 шурупа крепления панели над динамиком (обозначены зелеными кружками на картинке) и винт крепления клавиатуры (обозначен желтым кружком).

Как разобрать ноутбук Sony Vaio VGN-FW170J (8)

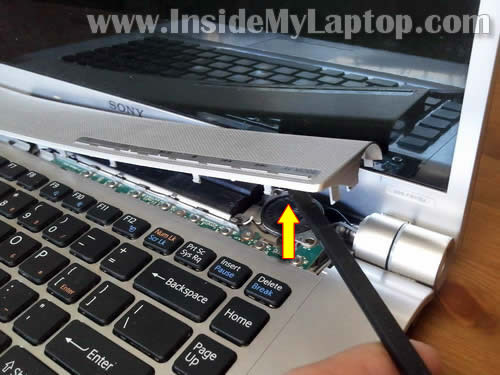

7. Осторожно подденьте с одного края панель над динамиком острым предметом.
Продолжайте снимать панель пальцами.

Как разобрать ноутбук Sony Vaio VGN-FW170J (9)

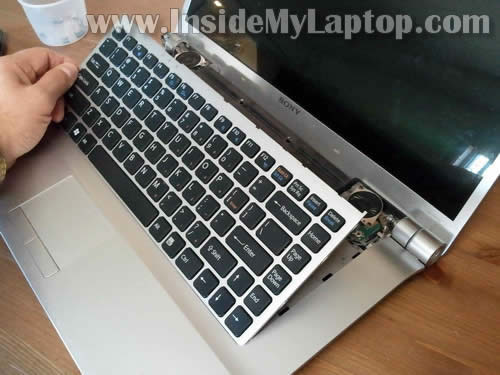

8. Отогните вверх клавиатуру, переверните ее и положите на упор для рук.

Как разобрать ноутбук Sony Vaio VGN-FW170J (10)

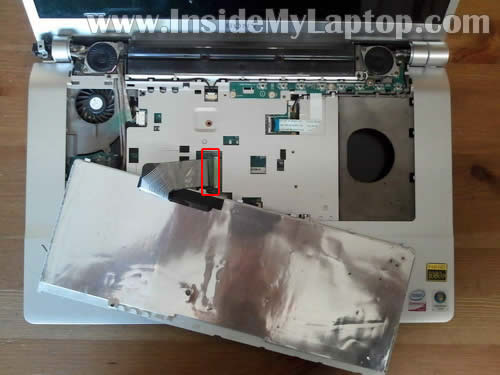

9. Теперь можно добраться до разъема шлейфа под клавиатурой.
Прежде чем снимать клавиатуру, нужно открепить коннектор шлейфа и отсоединить шлейф.

Как разобрать ноутбук Sony Vaio VGN-FW170J (11)

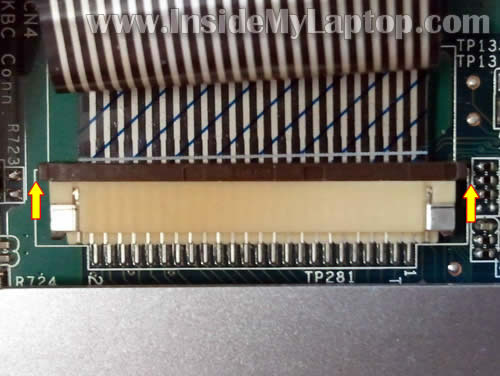

10. На следующей картинке показан разъем шлейфа в закрепленном положении.

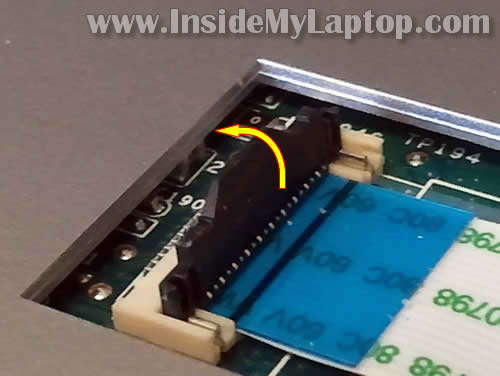

Чтобы открепить коннектор шлейфа, сдвиньте коричневую деталь фиксатора примерно на 2 миллиметра в сторону дисплея.
ВНИМАНИЕ! Не нужно снимать коричневый фиксатор с основания разъема.

Как разобрать ноутбук Sony Vaio VGN-FW170J (12)

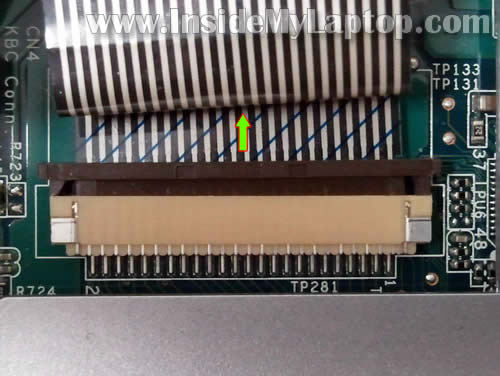

11. На следующей картинке показан разъем шлейфа в открепленном положении. Как вы видите, коричневый фиксатор по-прежнему прикреплен к основанию разъема, но шлейф отсоединен.
Вот теперь можно потянуть за шлейф клавиатуры и вытащить его из разъема.

Как разобрать ноутбук Sony Vaio VGN-FW170J (13)

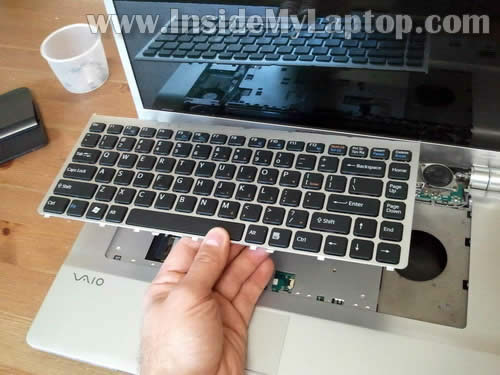

12. Снимите клавиатуру. Теперь, если нужно, можно заменить ее на новую.
Цвет клавиатуры зависит от модели ноутбука.

Как разобрать ноутбук Sony Vaio VGN-FW170J (14)

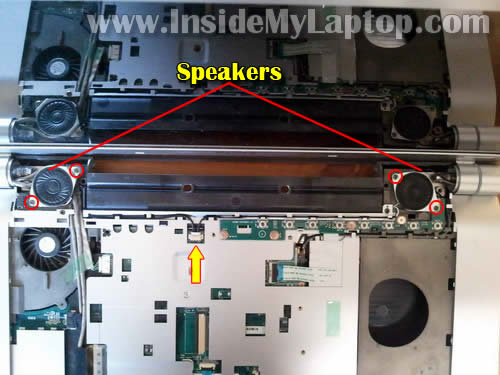

13. Выкрутите 4 шурупа крепления динамиков.
Отсоедините кабель от материнской платы и снимите динамики.

Как разобрать ноутбук Sony Vaio VGN-FW170J (15)

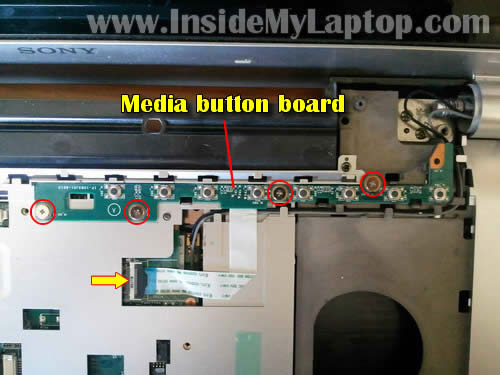

14. Выкрутите 4 шурупа крепления платы кнопок мультимедиа.
Затем нужно отсоединить шлейф платы кнопок мультимедиа от материнской платы.

Как разобрать ноутбук Sony Vaio VGN-FW170J (16)

Чтобы открепить разъем шлейфа, поднимите правый край фиксатора под углом 90 градусов.
После этого можно потянуть за шлейф и вытащить его из разъема.

Как разобрать ноутбук Sony Vaio VGN-FW170J (17)

15. Приподнимите плату кнопок мультимедиа.

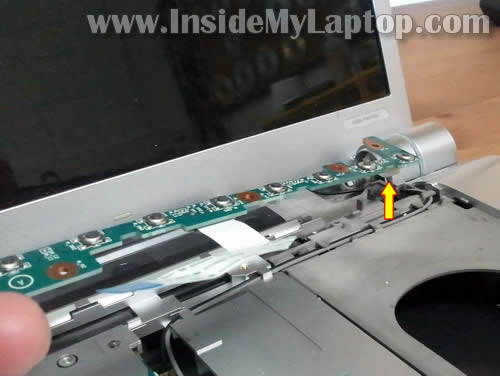

Снизу платы находится кабель кнопки питания, который нужно отсоединить.
Снимите плату кнопок мультимедиа.

Как разобрать ноутбук Sony Vaio VGN-FW170J (18)

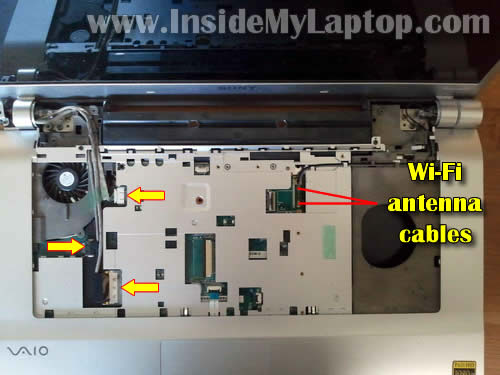

16. Отсоедините кабели дисплея от материнской платы.
Отсоедините два антенных кабеля от беспроводной сетевой карты (возьмитесь пальцами за золотистый коннектор и потяните).

Как разобрать ноутбук Sony Vaio VGN-FW170J (19)

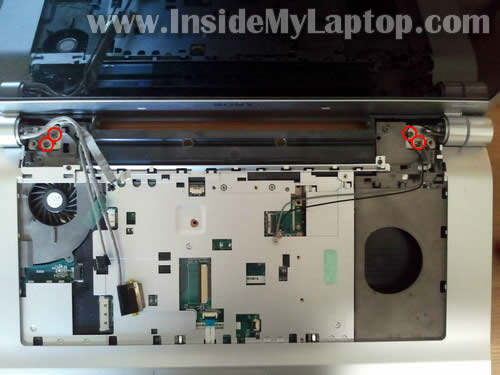

17. Выкрутите 4 шурупа крепления петель монитора.

Как разобрать ноутбук Sony Vaio VGN-FW170J (20)

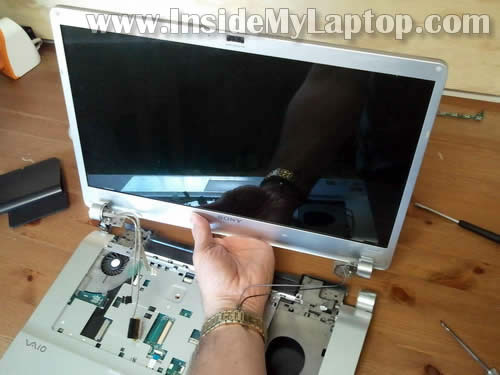

18. Поднимите и снимите модуль монитора.

Как разобрать ноутбук Sony Vaio VGN-FW170J (21)

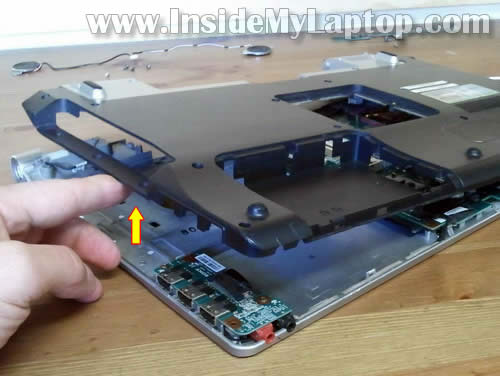

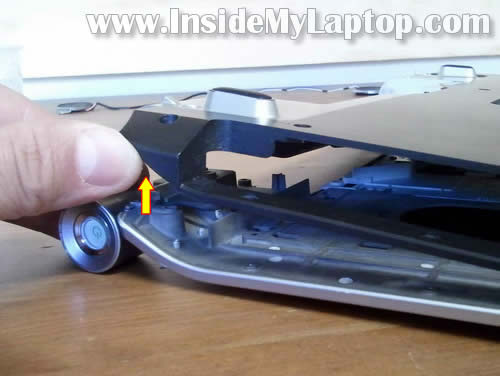

19. Отделите нижнюю часть корпуса от верхней.
В этом ноутбуке Sony материнская плата прикреплена к верхней части корпуса.

Как разобрать ноутбук Sony Vaio VGN-FW170J (22)

20. Продолжайте отделять нижнюю часть корпуса.

Как разобрать ноутбук Sony Vaio VGN-FW170J (23)

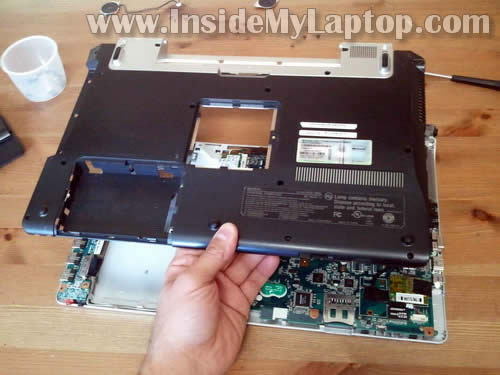

21. Итак, вы сняли нижнюю часть корпуса.
ПРИМЕЧАНИЕ: Если вам нужно только снять нижнюю часть корпуса, пожалуй, шаги 7-19 можно пропустить.

Как разобрать ноутбук Sony Vaio VGN-FW170J (24)

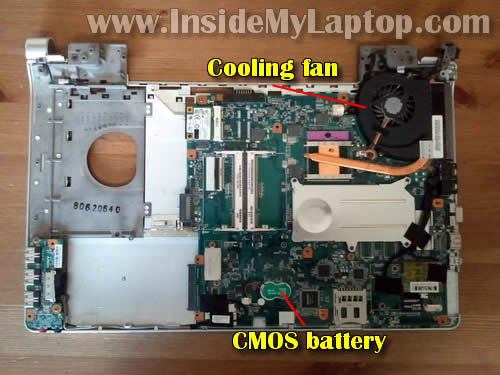

22. Сняв нижнюю часть корпуса, вы сможете добраться до охлаждающего вентилятора, батареи энергонезависимой памяти (CMOS) / системных часов и разъема блока питания.
А когда снимете радиатор, сможете добраться до центрального процессора.

Как разобрать ноутбук Sony Vaio VGN-FW170J (25)

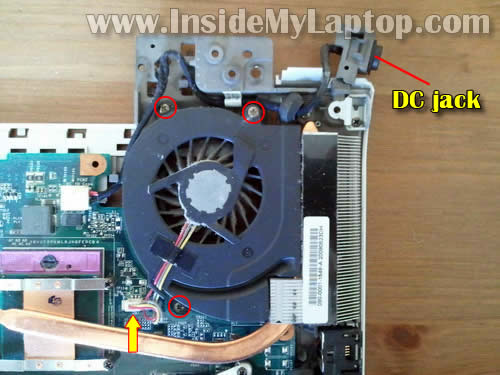

23. Выкрутите три шурупа крепления охлаждающего вентилятора.
Отсоедините кабель вентилятора от материнской платы.
ПРИМЕЧАНИЕ: На картинке разъем блока питания выглядит сдвинутым – это потому, что там откололся кусочек металлической рамки возле крепления разъема.

Как разобрать ноутбук Sony Vaio VGN-FW170J (26)

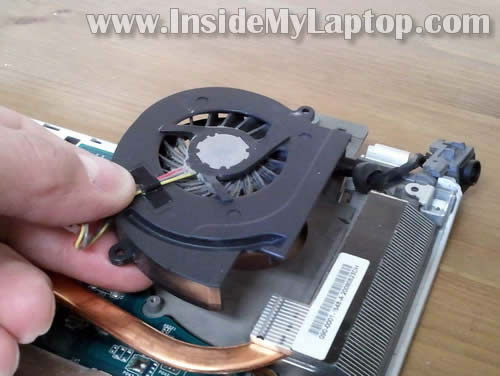

24. Поднимите и снимите охлаждающий вентилятор.

Как разобрать ноутбук Sony Vaio VGN-FW170J (1)

Разборка завершена. Сборку производить в обратном порядке.
